Другой задний мост Нива и Шеви Нива. Этот – не гнется

16 октября 2017

Уязвимым местом Нивы во все времена был задний мост, а именно тот участок чулка, где полуоси плавно «переходят» в яблоко редуктора. При постоянных ударных нагрузках, увеличении веса авто за счет установки бамперов, багажников, защитного обвеса, колес большего размера, этот участок моста чаще всего оказывается погнут.

Предпосылок для этого — две.

Первая — материал, из которого изготавливается чулок. К сожалению, он подходит только для эксплуатации на дорогах общего пользования.

Вторая причина касается конструктивных особенностей агрегата. Дело в том, что мосты и элементы подвески Нива полностью унаследовала от вазовской классики.

И это при том, что вес Нивы ВАЗ-2121 в стоке как минимум на треть больше, чем у жигулей!

В случае же с ВАЗ 2131 «Крокодил» и Шнивой суммарный вес, воздействующий на конструкцию моста, возрастает вдвое.

Не будем забывать, что у подготовленного автомобиля, в дополнение к его собственному весу, появляется еще массивный силовой обвес, а также неподрессорная масса в связи с установкой колес большого размера (например, популярные у джиперов «44 »).

Всего этого не учли конструкторы ВАЗа, когда при проектировании шасси Нива ограничились лишь адаптированной подвеской Фиат.

Механика поломок

Итак, предпосылки, вроде бы, в общем виде ясны. Но дьявол, как известно, кроется в деталях. Непосредственно причины поломок моста могут быть разными:

  1. Расположение нижних продольных тяг. При ударе заднего колеса о камни или бревна, что на бездорожье является обычным делом, чулок моста может просто «сложиться» именно в месте крепления нижних продольных тяг.
  2. Транспортировка грузов на и/или в багажнике Нивы на высоких скоростях и по ухабистой дороге рано или поздно приводит к тому, что мост прогибается в районе нижних опор пружин.
  3. Деформация моста при буксировке машины. Случай не столь частый, но исключать его нельзя, зная суровый нрав российских спортсменов. Буксировка за силовые тяги моста — последнее, к чему прибегают нивоводы, но когда буксировочные проушины и другие детали сломаны — им не остается выбора.
  4. Неравномерное распределение веса машины на мост. При пересечении местности с перепадами высот, когда одно колесо оказывается выше другого, любое подпрыгивание автомобиля на ухабах может стоить водителю целого моста: в этот момент весь вес машины приходится на 1 чашку пружины.

Сделай сам... или поставь на Ниву наш усиленный мост

Умельцы давно придумали, как устранять недостаток заводской конструкции: их метод заключается в обваривании балки металлическим профилем. Виды сечения профиля, геометрия и места крепления значительно варьируются.

Другой способ «усиления» Нивы относится к более высокому пилотажу так называемого «колхозного тюнинга». Это замена моста Нива на балку УАЗ Спайсер.

И тот, и другой способ имеет положительные и отрицательные стороны. Вам придется не только купить задний мост на Ниву (в случае, если штатный мост действительно искривлен), но и, по сути, произвести полный его реинжениринг.

При этом вы потратите немалые средства на закупку дополнительного оборудования и материалов, проделаете ряд трудоемких операций со сварочным аппаратом и болгаркой. Кроме того, мост может «сложиться» и во время самих сварочных работ — таково, увы, качество металла заводских чулков.

Неудивительно, что себестоимость такого продукта «сделай сам» увеличивается в несколько раз.

Однако сейчас появился другой, более простой и цивилизованный способ решения проблемы.

Мы спроектировали усиленный задний мост Нива, который готов к установке и эксплуатации. Нельзя не отметить, что это первый в России задний мост ВАЗ, изготовленный с нуля, в рамках полного производственного цикла! В этом — его главное отличие от многочисленных кустарных разработок, использующих покупные комплектующие.

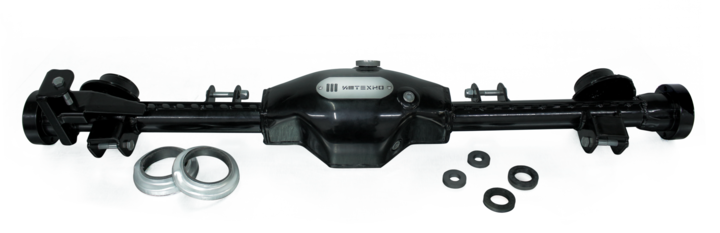

Мост усиленный Нива от ИЖ-ТЕХНО

Для качественной сборки и сварки элементов моста нами спроектирован специализированный сварочный стапель. Он обеспечивает фиксацию деталей перед проведением сварочных работ, тем самым соблюдается линейность размеров, геометрическая точность приваривания кронштейнов, фланцев, чашек пружины подвески.

По прочности на изгиб и жесткости в вертикальной плоскости он не только не уступает, но и во многом превосходит стандартные мосты Нива, обваренные профилем.

Почему мы уверены в том, что новый чулок моста Нива ИЖ-ТЕХНО не «сложится» при нагрузках, характерных для эксплуатации в условиях экстремального бездорожья?

Мы используем сталь увеличенной толщины, что в целом положительно сказывается на прочности моста. Толщина трубы составляет 5 мм, толщина «ореха» (корпуса моста) — 6 мм, толщина кронштейнов крепления тяг — 5 мм. Для сравнения: в заводском мосту толщина этих элементов не превышает 3 мм.

При этом вес изделия по сравнению с заводской схемой увеличился незначительнр: сам чулок весит 18 кг, мост с кронштейнами в сборе — 22,55 кг.

Корпус моста изготовлен методом холодной штамповки из высокопрочной стали.

Другой мост — другие характеристики: усиленный чулок заднего моста Нива может претерпевать упругую (временную) деформацию под воздействием нагрузок, при которых стандартный мост Нива неизбежно подвергается пластической (необратимой) деформации (читай  складывается).

Геометрия «ореха» отличается от геометрии стандартного заводского, что позволило нам добиться равномерного распределения усилий в горизонтальной и вертикальной плоскостях.

Ребра жесткости, установленные в местах стыковки «ореха» и труб полуосей, надежно фиксируют трубы и не позволяют им деформироваться под высокой нагрузкой.

Также из интересного:

  • Широкая инспекционная пробка в базе для проверки состояния главной пары редуктора в положении «машина на колесах», без снятия моста — то, чего так не хватало заводским «чулкам». Однако этим ее функционал не исчерпывается: вы можете заливать через нее масло в картер, контролируя его уровень через открытое сливное отверстие. Никаких дополнительных приспособлений не требуется.

мост усиленный нива

  • Для удобства прокладки тормозных трубок и шлангов вдоль чулка предусмотрена перфорированная рейка, которая, кроме того, надежно защищает их от механических повреждений.
  • Вы можете выбрать комплектацию моста, оптимальную для вашего авто. Выберите любой вариант комплектации моста в зависимости от характеристик вашего автомобиля, в том числе, наличия или отсутствия антиблокировочной системы, расположения нижних тяг (см. раздел Применяемость).
  • Сливная и заливная пробки картера моста полностью «утоплены» в корпус. Это значит, что их не срежет в процессе эксплуатации, и вам не нужно будет заботиться о том, чтобы защитить их повреждений.

И это еще не все. Перейдя в каталог, вы сможете подробнее почитать обо всех технических особенностях заднего моста Нива от ИЖ-ТЕХНО.
